NF F 63-826标准车载电缆

• FIREROL标准壁多芯非屏蔽电缆500V
  NF F 63-826标准 (FRF-SW-05M)

应用 :

• NF F 63-826标准车载电缆FRF-SW-05M作为电力和控制电缆用于铁路内外和运输车辆的保护装置，其运输和安装成本是极其重要的一个因素因素，适合于用 于控制，辅助和主回路配线，如电缆线，配电盘和控制面板，驱动台等。

电缆结构:

• 导体	多股镀锡铜丝，IEC 60228 Class 5.
  绝缘	无卤材料.
  护套	无卤材料.

标准:

• NF F 63-826 NF F 16-101 BS 6853

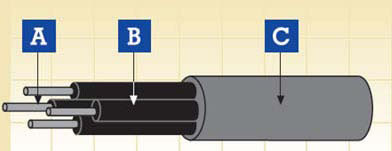

  	A. 导体           B. 绝缘          C. 护套

电气及机械性能:

• 额定电压	500V
  导体最高额定温度	90°C/105°C
  温度范围	-25°C ~ +90°C
  弯曲半径	4 × OD

基本防火性能 :

• EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2)	单根绝缘电线( 电缆) 垂直火焰传播测试
  EN 50266-2-4 + EN 50305; IEC 60332-3-24; NF C 32-070 2.2 (C1); VDE 0472 Teil 804	成束电线( 电缆) 火焰传播测试
  EN 50268-2; IEC 61034-2; NF C 32-073 ; NF C 20-902; NF F 16 101; VDE 0472 Teil 816	烟密度测试
  EN 50267-2-1; IEC 60754-1; NF C 32-074; NF C 20-454; VDE 0472 Teil 815	无卤测试
  EN 50267-2-2/3; IEC 60754-2; NF C 32-074; NF C 20-453; VDE 0472 Teil 813	气体腐蚀性测试 ( 酸度 & 传导性)
  EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853	毒性指数测试
  NF F 63 808; BS6853; NF F 16 101	烟指数测试

FRF-SW-1.5S 1500V车载电缆 :

• 芯数	标称截面积	每股导体数/导体直径	标称护套厚度	外径		重量
  				Min.	Max.
  -	mm²	No/mm	mm	mm	mm	kg/km
  2	1.5	30/0.25	1.0	8.6	9.9	115
  4	1.5	30/0.25	1.1	10.1	11.4	160
  7	1.5	30/0.25	1.1	11.9	13.3	245
  13	1.5	30/0.25	1.2	16.5	18.0	425
  19	1.5	30/0.25	1.2	18.3	19.9	675
  37	1.5	30/0.25	1.5	25.1	27.1	1170
  2	2.5	50/0.25	1.1	10.0	11.3	185
  4	2.5	50/0.25	1.2	11.7	13.1	275
  13	2.5	50/0.25	1.4	19.5	21.1	750
  19	2.5	50/0.25	1.4	21.6	23.4	980

耐电晕	高柔软	耐UV	耐臭氧	耐磨	耐寒

耐焊接热	耐酸&碱腐蚀	IRM 903 耐燃料油	IRM 902 耐矿物油	阻燃（成束） NF C32-070-2.2(C2) IEC60332-3-24/EN50266-2-4	阻燃（单根） NF C32-070-2.1(C1) IEC60332-1-2/EN50265-2-1

低毒 NF X70-100/NF F63 808 TM1-04/BS 6853	低腐蚀性 IEC60754-2/EN50267-2-2/3 NF C32-074/VDE 0472-813	低烟 IEC 61034-2 / EN 50268-2 NF C32-073/VDE 0472-816	无卤 IEC 60754-1/EN 50267-2-1 NF C32-074//VDE 0472-815
