NF F 63-826标准FRF-SW-05SU,FRF-SW-1SU,FRF-SW-1.5SU,FRF-SW-3SU车载电缆

凯莱东尼车载电缆

电缆结构

导体:
VDE 0295 / IEC 60228 class 5多股镀锡铜导体通常用于铁道电缆. 当截面积大于50mmsq时, 按照IEC 60228标准的规定可用0.41mm多股线代替0.51mm多股线. IEC 60228 class 5增强了灵活性和易操作性, 从而延长了电缆寿命. 这些class 5导体非常柔软,且易于安装在紧凑的铁路机车环境中.
绝缘和护套:
交联聚烯烃共聚物或EPR通常用做绝缘，而电子束交联弹性体则被用于护套. 交联弹性体化合物提供了很好的耐用性，能抵抗热，油，振动，化学侵蚀等.

国际标准

作为OEM厂家, 凯莱东尼车载电缆符合以下欧洲标准（EN）和国际标准，为我们的
铁路行业用户提供未来的扩展空间 :

EN 50264
EN 50306
EN 50382
NF F 63808
NF F 63826
NF F 63827
BS 6853
DIN 5510-2
NF F 16 101
UIC 895

产品

NF F 63-826车载电缆

FIREROL标准壁单芯无护套电缆500V, 1000V, 1500V, 3000V
NF F 63-826 (FRF-SW-05SU,FRF-SW-1SU,FRF-SW-1.5SU,FRF-SW-3SU)

应用 :

该电缆作为电力和控制电缆用于铁路内外和运输车辆的保护装置，其运输和安装成本是极其重要的一个因素因素，适合于用于控制，辅助和主回路配线，如电缆线，配电盘和控制面板，驱动台等。

结构 :

导体 IEC 60228 标准 5 类多股镀锡铜导体

绝缘无卤特殊化合物

标准 :

NF F 63-826 NF F 16-101 BS 6853

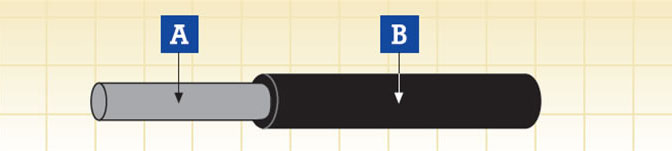

	A. 导体 B. 绝缘

电气及机械性能 :

额定电压	500V, 1000V, 1500V, 3000V
导体最高额定温度	90°C/105°C
温度范围	-25°C~90°C
弯曲半径	4 × OD

基本防火性能 :

EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2)	单根绝缘电线( 电缆) 垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3-24; NF C 32-070 2.2 (C1); VDE 0472 Teil 804	成束电线( 电缆) 火焰传播测试
EN 50268-2; IEC 61034-2; NF C 32-073 ; NF C 20-902; NF F 16 101; VDE 0472 Teil 816	烟密度测试
EN 50267-2-1; IEC 60754-1; NF C 32-074; NF C 20-454; VDE 0472 Teil 815	无卤测试
EN 50267-2-2/3; IEC 60754-2; NF C 32-074; NF C 20-453; VDE 0472 Teil 813	气体腐蚀性测试 ( 酸度 & 传导性)
EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853	毒性指数测试
NF F 63 808; BS6853; NF F 16 101	烟指数测试

FRF-SW-05SU 500V :

标称截面积	每股导体数/导体直径	标称绝缘厚度	外径		重量
标称截面积	每股导体数/导体直径	标称绝缘厚度	Min.	Max.	重量
mm2	No/mm	mm	mm	mm	kg/km
1.0	32/0.20	1.3	3.8	4.5	26
1.5	30/0.25	1.3	4.1	4.8	33
2.5	50/0.25	1.3	4.5	5.2	43
4.0	56/0.30	1.3	5.0	5.8	59
6.0	84/0.30	1.4	5.7	6.5	82
10.0	80/0.40	1.5	6.9	8.1	135
16.0	126/0.40	1.5	8.2	9.2	210

FRF-SW-1SU 1000V :

标称截面积	每股导体数/导体直径	标称绝缘厚度	外径		重量
标称截面积	每股导体数/导体直径	标称绝缘厚度	Min.	Max.	重量
mm2	No/mm	mm	mm	mm	kg/km
1.5	30/0.25	1.5	4.4	5.2	42
2.5	50/0.25	1.5	4.8	5.6	55
4.0	56/0.30	1.5	5.4	6.2	72
6.0	84/0.30	1.6	6.1	6.9	96
10.0	80/0.40	1.6	7.0	8.3	154
16.0	126/0.40	1.6	8.3	9.4	218
25.0	196/0.40	1.7	9.8	11.0	316
35.0	276/0.40	1.8	11.2	12.5	440
50.0	396/0.40	1.9	13.0	14.3	580
70.0	360/0.50	2.0	14.7	16.3	830
95.0	475/0.50	2.0	16.6	18.4	1040
120.0	608/0.50	2.1	18.6	20.5	1310

FRF-SW-1.5SU 1500V :

标称截面积	每股导体数/导体直径	标称绝缘厚度	外径		重量
标称截面积	每股导体数/导体直径	标称绝缘厚度	Min.	Max.	重量
mm2	No/mm	mm	mm	mm	kg/km
1.5	30/0.25	2.3	6.0	6.8	59
2.5	50/0.25	2.3	6.4	7.2	73
4.0	56/0.30	2.3	7.0	7.8	91
6.0	84/0.30	2.3	7.5	8.3	120
10.0	80/0.40	2.3	8.4	9.7	160
16.0	126/0.40	2.3	9.7	10.8	235
25.0	196/0.40	2.3	11.0	12.2	330
35.0	276/0.40	2.4	12.4	13.7	480
50.0	396/0.40	2.5	14.2	15.5	610
70.0	360/0.50	2.7	16.1	17.7	860
95.0	475/0.50	2.7	18.0	19.8	1070
120.0	608/0.50	2.8	20.0	21.9	1340
150.0	756/0.50	2.8	21.8	23.8	1620
185.0	925/0.50	2.9	23.7	25.9	1940
240.0	1221/0.50	3.1	26.6	29.1	2550
300.0	1525/0.50	3.45	29.4	31.9	2950

FRF-SW-3SU 3000V :

标称截面积	每股导体数/导体直径	标称绝缘厚度	外径		重量
标称截面积	每股导体数/导体直径	标称绝缘厚度	Min.	Max.	重量
mm2	No/mm	mm	mm	mm	kg/km
2.5	50/0.25	3.1	8.0	8.8	94
4.0	56/0.30	3.1	8.5	9.5	124
6.0	84/0.30	3.1	8.8	9.9	135
10.0	80/0.40	3.1	10.0	11.3	200
16.0	126/0.40	3.1	11.2	12.4	265
25.0	196/0.40	3.1	12.5	13.8	375
35.0	276/0.40	3.2	13.9	15.3	493
50.0	396/0.40	3.3	15.7	17.2	680
70.0	360/0.50	3.4	17.5	19.1	930
95.0	475/0.50	3.5	19.5	21.4	1066
120.0	608/0.50	3.6	21.6	23.5	1530
150.0	756/0.50	3.6	23.3	25.5	1740
185.0	925/0.50	3.7	25.2	27.6	2100
240.0	1221/0.50	3.9	28.1	31.7	2460
300.0	1525/0.50	4.45	31.4	35.0	3050


耐冲击	高柔软	耐UV	耐臭氧	耐磨	耐寒


耐焊接热	耐酸&碱腐蚀	IRM 903 耐燃料油	IRM 902 耐矿物油	阻燃（成束） NF C32-070-2.2(C2) IEC60332-3-24/EN50266-2-4	阻燃（单根） NF C32-070-2.1(C1) IEC60332-1-2/EN50265-2-1


低毒 NF X70-100/NF F63 808 TM1-04/BS 6853	低腐蚀性 IEC60754-2/EN50267-2-2/3 NF C32-074/VDE 0472-813	低烟 IEC 61034-2 / EN 50268-2 NF C32-073/VDE 0472-816	无卤 IEC 60754-1/EN 50267-2-1 NF C32-074//VDE 0472-815
