EN45545标准车载电缆
- FIREROL标准壁单芯护套电缆1500V, 3000V
NF F 63-826标准 (FRF-SW-1.5S, FRF-SW-3S)
应用:
- 该电缆作为电力和控制电缆用于铁路内外和运输车辆的保护装置，其运输和安装成本是极其重要的一个因素因素，适合于用于控制，辅助和主回路配线，如电缆线，配电盘和控制面板，驱动台等。
电缆结构:
-
导体 IEC 60228 标准 5 类多股镀锡铜导体. 绝缘 无卤聚合物 护套 无卤聚合物 -
NF F 63-826
NF F 16-101
BS 6853

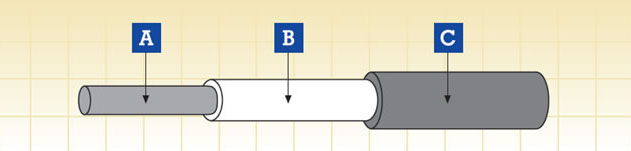

A. 导体 B. 绝缘 C. 护套 -
额定电压 1500V, 3000V 导体最高额定温度 90°C/105°C 温度范围 -25°C ~ +90°C 弯曲半径 4 × OD
标准 :
电气及机械性能 :
基本防火性能 :
-
EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2) 单根绝缘电线( 电缆) 垂直火焰传播测试 EN 50266-2-4 + EN 50305; IEC 60332-3-24;
NF C 32-070 2.2 (C1); VDE 0472 Teil 804成束电线( 电缆) 火焰传播测试 EN 50268-2; IEC 61034-2; NF C 32-073 ;
NF C 20-902; NF F 16 101; VDE 0472 Teil 816烟密度测试 EN 50267-2-1; IEC 60754-1; NF C 32-074;
NF C 20-454; VDE 0472 Teil 815无卤测试 EN 50267-2-2/3; IEC 60754-2; NF C 32-074;
NF C 20-453; VDE 0472 Teil 813
气体腐蚀性测试 ( 酸度 & 传导性) EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853 毒性指数测试 NF F 63 808; BS6853; NF F 16 101 烟指数测试
FRF-SW-1.5S 1500V :
-
标称截面积 每股导体数/导体直径 标称绝缘厚度 标称护套厚度 外径 重量 Min. Max. mm2 No/mm mm mm mm mm kg/km 1.5 30/0.25 2.3 1.5 8.9 9.9 130 2.5 50/0.25 2.3 1.5 9.3 10.3 145 10.0 80/0.40 2.3 1.8 11.9 13.3 290 50.0 396/0.40 2.5 2.2 18.3 20.3 850 120.0 608/0.50 2.8 2.6 25.0 27.5 1770 150.0 756/0.50 2.8 2.6 26.7 29.3 2150 185.0 925/0.50 2.9 2.8 29.0 31.8 2530
FRF-SW-3S 3000V :
-
标称截面积 每股导体数/导体直径 标称绝缘厚度 标称护套厚度 外径 重量 Min. Max. mm2 No/mm mm mm mm mm kg/km 150.0 756/0.50 3.6 2.6 28.2 30.9 2270 185.0 925/0.50 3.7 2.8 30.5 33.4 2660
 |
 |
 |
|
 |
 |
耐冲击 |
高柔软 |
耐UV |
耐臭氧 |
耐磨 |
耐寒 |
|
 |
 |
|
 |
 |
耐焊接热 |
耐酸&碱腐蚀 |
IRM 903 耐燃料油 |
IRM 902 耐矿物油 |
阻燃（成束） NF C32-070-2.2(C2) IEC60332-3-24/EN50266-2-4 |
阻燃（单根） NF C32-070-2.1(C1) IEC60332-1-2/EN50265-2-1 |
 |
|
|
 |
低毒 NF X70-100/NF F63 808 TM1-04/BS 6853 |
低腐蚀性 IEC60754-2/EN50267-2-2/3 NF C32-074/VDE 0472-813 |
低烟 IEC 61034-2 / EN 50268-2 NF C32-073/VDE 0472-816 |
无卤 IEC 60754-1/EN 50267-2-1 NF C32-074//VDE 0472-815 |
