产品

NF F 63-826车载电缆

• FIREROL 超柔软标准壁单芯无护套电缆1500V
  NF F 63-826 (FRF-SW-1.5SU-EF)

应用 :

• 该电缆作为电力和控制电缆用于铁路内外和运输车辆的保护装置，其运输和安装成本是极其重要的一个因素因素，适合于用 于控制，辅助和主回路配线，如电缆线，配电盘和控制面板，驱动台等。

Construction :

• 导体	多股镀锡铜丝，IEC 60228 Class 5.
  绝缘	特殊无卤材料.

标准 :

• NF F 63-826 NF F 16-101 BS 6853

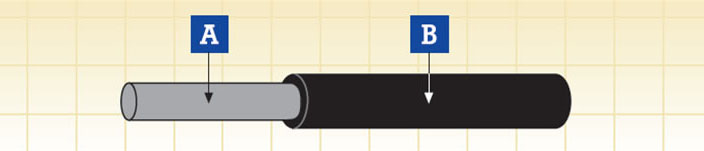

  	A. 导体              B. 绝缘

电气及机械性能::

• 额定电压	1500V
  导体最高额定温度	90°C/105°C
  温度范围	-25°C ~ +90°C
  弯曲半径	3 × OD

基本防火性能 :

• EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2)	单根绝缘电线( 电缆) 垂直火焰传播测试
  EN 50266-2-4 + EN 50305; IEC 60332-3-24; NF C 32-070 2.2 (C1); VDE 0472 Teil 804	成束电线( 电缆) 火焰传播测试
  EN 50268-2; IEC 61034-2; NF C 32-073 ; NF C 20-902; NF F 16 101; VDE 0472 Teil 816	烟密度测试
  EN 50267-2-1; IEC 60754-1; NF C 32-074; NF C 20-454; VDE 0472 Teil 815	无卤测试
  EN 50267-2-2/3; IEC 60754-2; NF C 32-074; NF C 20-453; VDE 0472 Teil 813	气体腐蚀性测试 ( 酸度 & 传导性)
  EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853	毒性指数测试
  NF F 63 808; BS6853; NF F 16 101	烟指数测试

FRF-SW-1.5SU-EF 1500V :

• 标称截面积	每股导体数/导体直径	标称绝缘厚度	外径		重量
  			Min.	Max.
  mm2	No/mm	mm	mm	mm	kg/km
  10.0	320/0.20	2.3	8.4	9.5	187
  16.0	512/0.20	2.3	9.7	10.8	266
  25.0	800/0.20	2.3	11.0	12.2	354
  35.0	1120/0.20	2.4	12.4	13.7	440
  50.0	705/0.30	2.5	14.2	15.5	613
  70.0	990/0.30	2.7	16.1	17.7	875
  95.0	1340/0.30	2.7	18.0	19.8	1045
  120.0	1690/0.30	2.8	20.0	21.9	1350
  150.0	2123/0.30	2.8	21.8	23.8	1650
  185.0	1470/0.40	2.9	23.7	25.9	2130

耐冲击	高柔软	耐UV	耐臭氧	耐磨	耐寒

耐焊接热	耐酸&碱腐蚀	IRM 903 耐燃料油	IRM 902 耐矿物油	阻燃（成束） NF C32-070-2.2(C2) IEC60332-3-24/EN50266-2-4	阻燃（单根） NF C32-070-2.1(C1) IEC60332-1-2/EN50265-2-1

低毒 NF X70-100/NF F63 808 TM1-04/BS 6853	低腐蚀性 IEC60754-2/EN50267-2-2/3 NF C32-074/VDE 0472-813	低烟 IEC 61034-2 / EN 50268-2 NF C32-073/VDE 0472-816	无卤 IEC 60754-1/EN 50267-2-1 NF C32-074//VDE 0472-815
