NF F 63-808车载电缆

• FIREROL 薄壁多芯总屏蔽标准壁护套电缆 250 V
  NF F 63-808 (FRF-TW-025M-OS)

应用 :

• 该电缆作为电力和控制电缆用于铁路内外和运输车辆的保护装置，其运输和安装成本是极其重要的一个因素因素，适合于用 于控制，辅助和主回路配线，如电缆线，配电盘和控制面板，驱动台等。

结构 :

• 导体	多股镀锡铜丝
  绝缘	辐射交联低烟无卤化合物
  屏蔽	镀锡铜编织
  护套	辐射交联低烟无卤化合物

标准 :

• NF F 63-808 NF F 16-101 BS 6853 DIN 5510

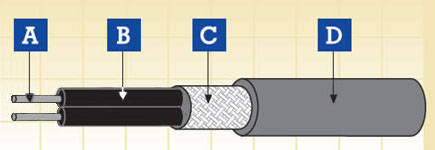

  	A. 导体    B. 绝缘     C. 屏蔽     D. 护套

电气及机械性能 :

• 额定电压	250 V
  导体最高额定温度	105°C/125°C
  温度范围	-40°C~+105°C
  弯曲半径	5 × OD

基本防火性能 :

• EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2)	单根绝缘电线( 电缆) 垂直火焰传播测试
  EN 50266-2-4 + EN 50305; IEC 60332-3-24; NF C 32-070 2.2 (C1); VDE 0472 Teil 804	成束电线( 电缆) 火焰传播测试
  EN 50268-2; IEC 61034-2; NF C 32-073 ; NF C 20-902; NF F 16 101; VDE 0472 Teil 816	烟密度测试
  EN 50267-2-1; IEC 60754-1; NF C 32-074; NF C 20-454; VDE 0472 Teil 815	无卤测试
  EN 50267-2-2/3; IEC 60754-2; NF C 32-074; NF C 20-453; VDE 0472 Teil 813	气体腐蚀性测试 ( 酸度 & 传导性)
  EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853	毒性指数测试
  NF F 63 808; BS6853; NF F 16 101	烟指数测试

FRF-TW-025M-OS 250 V :

• 芯数	标称截面积	每股导体数/导体直径	外径		重量
  			Min.	Max.
  -	mm2	No/mm	mm	mm	kg/km
  2	0.38	19/0.16	3.20	4.00	20.0
  2	0.60	19/0.20	3.70	4.50	32.0
  2	0.93	19/0.25	4.25	5.05	39.5
  2	1.34	19/0.30	4.80	5.60	54.0
  2	1.82	37/0.25	5.55	6.35	66.0
  2	2.61	37/0.30	6.35	7.15	87.0
  2	4.32	61/0.30	7.50	8.30	128.0
  3	0.38	19/0.16	3.55	4.35	30.0
  3	0.60	19/0.20	4.00	4.80	39.0
  3	0.93	19/0.25	4.50	5.30	55.0
  3	1.34	19/0.30	5.10	5.90	66.0
  3	1.82	37/0.25	4.80	6.60	84.0
  3	2.61	37/0.30	6.80	7.60	117.0
  3	4.32	61/0.30	8.10	8.90	182.0
  4	0.38	19/0.16	4.05	4.85	39.0
  4	0.60	19/0.20	4.50	5.30	51.0
  4	0.93	19/0.25	5.00	5.80	70.0
  4	1.34	19/0.30	5.70	6.50	89.0
  4	1.82	37/0.25	6.45	7.25	109.0
  4	2.61	37/0.30	7.65	8.45	157.0
  4	4.32	61/0.30	9.05	9.85	237.0

耐冲击	高柔软	耐UV	耐臭氧	耐磨	耐寒

耐焊接热	耐酸&碱腐蚀	IRM 903 耐燃料油	IRM 902 耐矿物油	阻燃（成束） NF C32-070-2.2(C2) IEC60332-3-24/EN50266-2-4	阻燃（单根） NF C32-070-2.1(C1) IEC60332-1-2/EN50265-2-1

低毒 NF X70-100/NF F63 808 TM1-04/BS 6853	低腐蚀性 IEC60754-2/EN50267-2-2/3 NF C32-074/VDE 0472-813	低烟 IEC 61034-2 / EN 50268-2 NF C32-073/VDE 0472-816	无卤 IEC 60754-1/EN 50267-2-1 NF C32-074//VDE 0472-815
