EN 50382 高温车载电缆
- FIREROL 高温单芯无护套加强型电缆 3.6/6 kV
EN 50382-2 (FRL-HT-6SURI)
电缆结构 :
-
导体 符合HD 383 (IEC60228) 6 类标准的超柔软镀锡退火铜丝 绝缘 符合EN 50382-1 标准硅橡胶(EI 112) -

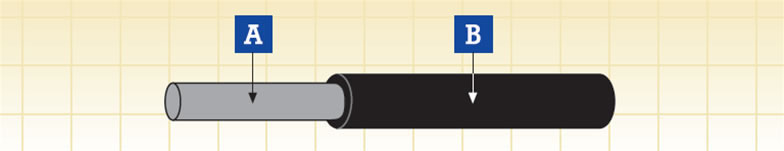

A. 导体 B. 绝缘
电气及机械性能 :
-
额定电压 3.6/6 kV 导体最高额定温度 120°C /150°C (固定安装) 允许最低环境温度 -25°C/-40°C (固定安装) 弯曲半径 3 x OD (D<12mm); 4 x OD (D>12mm)
化学及环境特性 :
-
EN 60684-2 不含氟 EN 50305; EN 60811-2-1 耐矿物油,耐燃油及耐草酸,耐碱 EN 50305 耐臭氧
车载系统应用的防火性能 :
-
EN 50306-2 危险等级 HL1, HL2/HL3, HL4 DIN 5510-2 安全等级 1/2/3/4 BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II NF F 16-101 F0
基本防火性能 :
-
EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2) 单根绝缘电线( 电缆) 垂直火焰传播测试 EN 50266-2-4 + EN 50305; IEC 60332-3-24;
NF C 32-070 2.2 (C1); VDE 0472 Teil 804成束电线( 电缆) 火焰传播测试 EN 50268-2; IEC 61034-2; NF C 32-073 ;
NF C 20-902; NF F 16 101; VDE 0472 Teil 816烟密度测试 EN 50267-2-1; IEC 60754-1; NF C 32-074;
NF C 20-454; VDE 0472 Teil 815无卤测试 EN 50267-2-2/3; IEC 60754-2; NF C 32-074;
NF C 20-453; VDE 0472 Teil 813
气体腐蚀性测试 ( 酸度 & 传导性) EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853 毒性指数测试 NF F 63 808; BS6853; NF F 16 101 烟指数测试
FRL-HT-6SURI 3.6/6 kV :
-
导体截
面积导体直径
(a)最小平均
绝缘厚度线缆外径 重量 最大导体直流阻抗 绝缘电阻 最小 最大 镀锡铜 退火铜 20°C 20°C 20°C 150°C mm2 n x mm mm mm mm kg/km MΩ x km MΩ x km MΩ x km MΩ x km 50 9.2 3.0 15.2 17.8 560 0.393 0.386 340 0.70 70 11.0 3.0 16.9 19.8 770 0.277 0.272 300 0.60 95 12.5 3.0 18.3 21.4 970 0.210 0.206 270 0.55 120 14.2 3.1 20.1 23.5 1200 0.164 0.161 250 0.50 150 15.8 3.1 21.6 25.3 1480 0.132 0.129 220 0.45 185 17.5 3.2 23.4 27.4 1800 0.108 0.106 210 0.40
耐冲击 |
高柔软 |
耐UV |
耐臭氧 |
耐磨 |
耐寒 |
耐焊接热 |
耐酸&碱腐蚀 |
IRM 903 耐燃料油 |
IRM 902 耐矿物油 |
阻燃(成束) NF C32-070-2.2(C2) IEC60332-3-24/EN50266-2-4 |
阻燃(单根) NF C32-070-2.1(C1) IEC60332-1-2/EN50265-2-1 |
低毒 NF X70-100/NF F63 808 TM1-04/BS 6853 |
低腐蚀性 IEC60754-2/EN50267-2-2/3 NF C32-074/VDE 0472-813 |
低烟 IEC 61034-2 / EN 50268-2 NF C32-073/VDE 0472-816 |
无卤 IEC 60754-1/EN 50267-2-1 NF C32-074//VDE 0472-815 |
