EN 45545 标准中等壁电力及控制车载电缆
- FIREROL 中等壁防火多芯总屏蔽电缆 300/500 V或0.6/1 kV
EN 50264-3-2标准(FRL-MW-05M-OS-AS+, FRL-MW-1M-OS-AS+)
应用
- 在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。
用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。
电缆结构 :
-
导体 符合HD383 (IEC 60228) 标准5 类的柔软镀锡退火铜丝 绝缘 云母带+ EN 50264-1 (EI 106 至 EI 110) 的低烟无卤(LSZH) 弹性化合物 总屏蔽 镀锡退火铜丝 外护套 符合EN 50264-1 (EM 101 至 EM 104) 标准的低烟无卤(LSZH) 弹性化合物 -

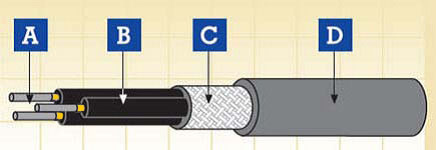

A. 导体 B. 绝缘 C. 屏蔽 D. 护套
电气及机械性能 :
-
额定电压 300/500 V or 0.6/1 kV 导体最高额定温度 90°C (固定安装 ) 允许最低环境温度 -25°C/-40°C ( 固定安装 ) 弯曲半径 10 x OD (D<12mm)
化学及环境特性 :
-
EN 60684-2 不含氟 EN 50305; EN 60811-2-1 耐矿物油，耐燃油及耐草酸，耐碱 EN 50305 耐臭氧
车载系统应用的防火性能 :
-
EN 50306-2 危险等级 HL1, HL2/HL3, HL4 DIN 5510-2 安全等级 1/2/3/4 BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II NF F 16-101 F0
基本防火性能 :
-
EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2) 单根绝缘电线( 电缆) 垂直火焰传播测试 EN 50266-2-4 + EN 50305; IEC 60332-3-24;
NF C 32-070 2.2 (C1); VDE 0472 Teil 804成束电线( 电缆) 火焰传播测试 EN 50268-2; IEC 61034-2; NF C 32-073 ;
NF C 20-902; NF F 16 101; VDE 0472 Teil 816烟密度测试 EN 50267-2-1; IEC 60754-1; NF C 32-074;
NF C 20-454; VDE 0472 Teil 815无卤测试 EN 50267-2-2/3; IEC 60754-2; NF C 32-074;
NF C 20-453; VDE 0472 Teil 813
气体腐蚀性测试 ( 酸度 & 传导性) EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853 毒性指数测试 NF F 63 808; BS6853; NF F 16 101 烟指数测试 IEC60331-21 额定电压0.6/1.0kV 及以下的电缆于着火条件下的电路完整
性测试
FRL-MW-05M-OS-AS+ 300/500 V :
-
导体截
面积(a)导体直径
(b)最小平均
绝缘厚度线芯直径 屏蔽丝
直径最小平均
护套厚度线缆外径 重量 最大导体直流阻抗 绝缘电阻 最小 最大 EI 110 EI 106
/7/8/9最小 最大 20°C 20°C 20°C n x mm2 mm mm mm mm mm mm mm mm kg/km Ω/km MΩ x km MΩ x km 2x1 1.25 0.4 2.24 2.64 0.16 0.6 6.24 7.34 81 20.0 15.0 7.5 4x1 1.25 0.4 2.24 2.64 0.16 0.7 7.24 8.44 132 20.0 15.0 7.5 7x1 1.25 0.4 2.24 2.64 0.16 0.7 8.44 9.84 203 20.0 15.0 7.5 9x1 1.25 0.4 2.24 2.64 0.21 0.8 10.44 12.14 275 20.0 15.0 7.5 12x1 1.25 0.4 2.24 2.64 0.21 0.8 11.14 12.94 346 20.0 15.0 7.5 19x1 1.25 0.4 2.24 2.64 0.26 1.0 13.44 15.64 538 20.0 15.0 7.5 24x1 1.25 0.4 2.24 2.64 0.26 1.0 15.44 18.04 667 20.0 15.0 7.5 32x1 1.25 0.4 2.24 2.64 0.26 1.0 16.84 19.64 846 20.0 15.0 7.5 37x1 1.25 0.4 2.24 2.64 0.26 1.0 17.44 20.34 953 20.0 15.0 7.5 40x1 1.25 0.4 2.24 2.64 0.26 1.2 18.44 21.54 1044 20.0 15.0 7.5 4x1.5 1.5 0.5 2.64 3.14 0.16 0.7 8.24 9.64 180 13.7 14.0 7.0 7x1.5 1.5 0.5 2.64 3.14 0.21 0.7 9.84 11.54 294 13.7 14.0 7.0 9x1.5 1.5 0.5 2.64 3.14 0.21 1.0 12.34 14.44 395 13.7 14.0 7.0 12x1.5 1.5 0.5 2.64 3.14 0.21 1.0 13.24 15.44 497 13.7 14.0 7.0 19x1.5 1.5 0.5 2.64 3.14 0.26 1.0 15.54 18.14 750 13.7 14.0 7.0 24x1.5 1.5 0.5 2.64 3.14 0.26 1.2 18.34 21.44 955 13.7 14.0 7.0 32x1.5 1.5 0.5 2.64 3.14 0.26 1.2 20.04 23.44 1215 13.7 14.0 7.0 37x1.5 1.5 0.5 2.64 3.14 0.26 1.2 20.74 24.24 1372 13.7 14.0 7.0 4x2.5 1.95 0.5 3.14 3.64 0.21 0.7 9.44 11.04 249 8.21 13.0 6.5 7x2.5 1.95 0.5 3.14 3.64 0.21 0.8 11.34 13.24 398 8.21 13.0 6.5 9x2.5 1.95 0.5 3.14 3.64 0.26 1.0 14.14 16.54 539 8.21 13.0 6.5 12x2.5 1.95 0.5 3.14 3.64 0.26 1.0 15.24 17.74 681 8.21 13.0 6.5 19x2.5 1.95 0.5 3.14 3.64 0.26 1.2 18.04 21.04 1027 8.21 13.0 6.5 24x2.5 1.95 0.5 3.14 3.64 0.26 1.2 20.84 24.34 1278 8.21 13.0 6.5 - (a) = 可按客户要求提供黄绿色接地线
(b) = 仅供参考
FRL-MW-1M-OS-AS+ 0.6/1 kV :
-
导体截
面积导体直径
(a)最小平均
绝缘厚度线芯直径 屏蔽丝
直径最小平均
护套厚度线缆外径 重量 最大导体直流阻抗 绝缘电阻 最小 最大 EI 110 EI 106
/7/8/9最小 最大 20°C 20°C 20°C n x mm2 mm mm mm mm mm mm mm mm kg/km Ω/km MΩ x km MΩ x km 2芯 1.5 1.5 0.7 3.04 3.54 0.16 0.70 8.14 10.14 121 13.7 21.0 10.5 2.5 1.95 0.7 3.44 4.04 0.16 0.70 8.94 10.94 157 8.21 17.2 8.6 4 2.5 0.7 4.04 4.64 0.21 0.80 10.44 12.94 224 5.09 14.2 7.1 6 3.0 0.7 4.44 5.24 0.21 0.80 11.14 13.84 287 3.39 12.2 6.1 10 3.9 0.7 5.34 6.14 0.21 1.00 13.64 16.84 424 1.95 9.8 4.9 16 5.0 0.7 6.34 7.44 0.26 1.00 16.24 20.04 606 1.24 7.9 3.9 25 6.4 0.9 8.04 9.34 0.26 1.20 20.04 24.84 909 0.795 7.3 3.6 35 7.7 0.9 9.24 10.84 0.31 1.40 23.04 28.14 1213 0.565 6.7 3.3 50 9.2 1.0 10.84 12.64 0.31 1.40 26.64 32.54 1631 0.393 6.3 3.1 3芯 1.5 1.5 0.7 3.04 3.54 0.16 0.70 8.64 10.64 156 13.7 21.0 10.5 2.5 1.95 0.7 3.44 4.04 0.16 0.70 9.44 11.64 207 8.21 17.2 8.6 4 2.5 0.7 4.04 4.64 0.21 0.80 11.04 13.54 295 5.09 14.2 7.1 6 3.0 0.7 4.44 5.24 0.21 0.80 11.84 14.54 384 3.39 12.2 6.1 10 3.9 0.7 5.34 6.14 0.26 1.00 14.64 18.24 593 1.95 9.8 4.9 16 5.0 0.7 6.34 7.44 0.26 1.20 17.64 21.54 848 1.24 7.9 3.9 25 6.4 0.9 8.04 9.34 0.26 1.20 21.54 26.34 1251 0.795 7.3 3.6 35 7.7 0.9 9.24 10.84 0.31 1.40 24.74 30.04 1674 0.565 6.7 3.3 50 9.2 1.0 10.84 12.64 0.31 1.60 28.54 34.84 2309 0.393 6.3 3.1 4芯 1.5 1.5 0.7 3.04 3.54 0.16 0.70 9.34 11.54 194 13.7 21.0 10.5 2.5 1.95 0.7 3.44 4.04 0.21 0.80 10.64 13.14 280 8.21 17.2 8.6 4 2.5 0.7 4.04 4.64 0.21 0.80 12.04 14.74 371 5.09 14.2 7.1 6 3.0 0.7 4.44 5.24 0.21 1.00 13.34 16.34 503 3.39 12.2 6.1 10 3.9 0.7 5.34 6.14 0.26 1.00 16.14 19.74 752 1.95 9.8 4.9 16 5.0 0.7 6.34 7.44 0.26 1.20 19.54 23.84 1082 1.24 7.9 3.9 25 6.4 0.9 8.04 9.34 0.31 1.40 24.24 29.54 1666 0.795 7.3 3.6 3x35+25 7.7/6.4 0.9/0.9 9.24/8.04 10.84/9.34 0.31 1.4 27.14 33.14 2152 0.565/0.795 6.7 3.3 3x50+25 9.2/6.4 1.0/0.9 10.84/8.04 12.64/9.34 0.31 1.6 31.74 38.44 2946 0.393/0.795 6.3 3.1 - (a) = 仅供参考
 |
 |
 |
|
 |
 |
耐磨 |
高柔软 |
耐UV |
耐臭氧 |
低毒 |
耐寒 |
|
 |
 |
|
 |
 |
耐焊接热 |
耐酸&碱腐蚀 |
IRM 903 耐燃料油 |
IRM 902 耐矿物油 |
阻燃（成束） NF C32-070-2.2(C2) IEC60332-3-24/EN50266-2-4 |
阻燃（单根） NF C32-070-2.1(C1) IEC60332-1-2/EN50265-2-1 |
|
|
|
 |
防火 IEC60331-21 |
低腐蚀性 IEC60754-2/EN50267-2-2/3 NF C32-074/VDE 0472-813 |
低烟 IEC 61034-2 / EN 50268-2 NF C32-073/VDE 0472-816 |
无卤 IEC 60754-1/EN 50267-2-1 NF C32-074//VDE 0472-815 |
