EN 50264标准壁电力&控制缆
- FIREROL标准壁防火单芯无护套电缆0.6/1 kV或1.8/3 kV
EN 50264-2-1 (FRL-SW-1SU-PH15/30, FRL-SW-3SU-PH15/30)
应用
- 在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的重要因素。
用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。
电缆结构 :
-
导体 符合HD383 (IEC 60228) 标准5 类的柔软镀锡退火铜丝 绝缘 云母带+ 符合EN 50264-1 标准 (EI 101 至 EI 104) 的低烟无卤弹性化合物 -

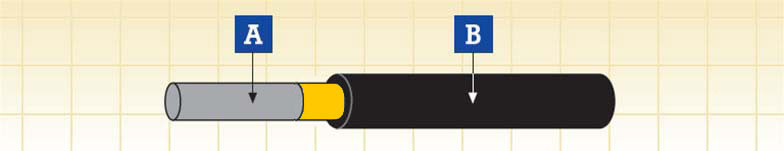

A. 导体 B. 绝缘
电气及机械性能 :
-
额定电压 0.6/1 kV或1.8/3 kV 导体最高额定温度 90°C( 固定安装) 允许最低环境温度 -25°C/-40°C( 固定安装) 弯曲半径 3 x OD (D<12mm); 4 x OD (D>12mm)
化学及环境特性
-
EN 60684-2 不含氟 EN 50305; EN 60811-2-1 耐矿物油，耐燃油及耐草酸，耐碱 EN 50305 耐臭氧
车载系统应用的防火性能
-
EN 50306-2 危险等级 HL1, HL2/HL3, HL4 DIN 5510-2 安全等级 1/2/3/4 BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II NF F 16-101 F0
基本防火性能
-
EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2) 单根绝缘电线( 电缆) 垂直火焰传播测试 EN 50266-2-4 + EN 50305; IEC 60332-3-24;
NF C 32-070 2.2 (C1); VDE 0472 Teil 804成束电线( 电缆) 火焰传播测试 EN 50268-2; IEC 61034-2; NF C 32-073 ;
NF C 20-902; NF F 16 101; VDE 0472 Teil 816烟密度测试 EN 50267-2-1; IEC 60754-1; NF C 32-074;
NF C 20-454; VDE 0472 Teil 815无卤测试 EN 50267-2-2/3; IEC 60754-2; NF C 32-074;
NF C 20-453; VDE 0472 Teil 813
气体腐蚀性测试 ( 酸度 & 传导性) EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853 毒性指数测试 NF F 63 808; BS6853; NF F 16 101 烟指数测试 EN 50200:2000 应急电路中使用的无防护型小电缆的防火试验方法，可以分
四类定义：PH 15,30, 60, 或 90(15,30, 60, 或 90 分钟测验).
FRL-SW-1SU-PH15/30 0.6/1 kV :
-
导体
截面积导体直径
(a)最小平均
绝缘厚度外径 重量 最大导体阻抗 最小绝缘阻抗 最小 最大 20℃ 20℃ 90℃ mm2 mm mm mm mm kg/km Ω/km MΩ x km MΩ x km 1.0 1.25 0.8 3.0 3.4 22 20 65 0.65 1.5 1.5 0.8 3.2 3.7 26 13.7 55 0.55 2.5 1.95 0.8 3.6 4.1 38 8.21 50 0.5 4.0 2.5 0.8 4.1 4.8 56 5.09 40 0.4 6.0 3.0 0.9 4.8 5.6 81 3.39 35 0.35 10 3.9 1.1 6.1 7.0 135 1.95 30 0.3 16 5.0 1.1 7.5 8.7 200 1.24 30 0.3 25 6.4 1.3 8.9 10.2 309 0.795 30 0.3 35 7.7 1.3 10.5 11.7 417 0.565 25 0.25 50 9.2 1.5 11.9 13.7 595 0.393 25 0.25 70 11.0 1.5 13.6 15.7 827 0.277 20 0.2 95 12.5 1.6 15.1 17.6 1073 0.210 20 0.2 120 14.2 1.6 16.7 19.6 1355 0.164 20 0.2 150 15.8 1.9 18.7 21.9 1703 0.132 15 0.15 185 17.5 1.9 20.4 23.9 2052 0.108 15 0.15 240 20.1 2.1 23.2 26.1 2702 0.0817 15 0.15 300 22.5 2.2 25.6 30 3348 0.0654 10 0.1 400 25.8 2.3 28.9 33.9 3900 0.0495 10 0.1
FRL-SW-3SU-PH15/30 1.8/3 kV :
-
导体
截面积导体直径
(a)最小平均
绝缘厚度外径 重量 最大导体阻抗 最小绝缘阻抗 最小 最大 20℃ 20℃ 90℃ mm2 mm mm mm mm kg/km Ω/km MΩ x km MΩ x km 1.5 1.5 2.5 6.4 7.5 78 13.70 120 1.2 2.5 1.95 2.5 6.8 8.1 95 8.21 100 1.0 4.0 2.5 2.5 7.3 8.7 116 5.09 90 0.9 6.0 3.0 2.5 7.8 9.2 140 3.39 80 0.8 10 3.9 2.5 8.6 10.2 195 1.95 65 0.65 16 5.0 2.5 9.7 11.4 267 1.24 55 0.55 25 6.4 2.5 11.0 12.9 378 0.795 45 0.45 35 7.7 2.5 12.2 14.4 491 0.565 40 0.4 50 9.2 2.5 13.6 16.0 666 0.393 35 0.35 70 11.0 2.5 15.3 18.0 910 0.277 30 0.3 95 12.5 2.7 17.1 20.1 1173 0.210 30 0.3 120 14.2 2.7 18.7 22.0 1465 0.164 25 0.25 150 15.8 2.7 20.2 23.7 1793 0.132 20 0.2 185 17.5 2.7 21.8 25.6 2147 0.1080 20 0.2 240 20.1 2.7 24.3 28.5 2820 0.0817 20 0.2 300 22.5 2.7 26.5 31.1 3560 0.0654 15 0.15 400 25.8 2.9 30.0 35.2 4000 0.0495 15 0.15 - (a) = 仅供参考
 |
 |
 |
|
 |
|
耐冲击 |
高柔软 |
耐UV |
耐臭氧 |
耐磨 |
耐寒 |
 |
 |
|
 |
 |
|
耐焊接热 |
耐酸&碱腐蚀 |
IRM 903 耐燃料油 |
IRM 902 耐矿物油 |
阻燃（成束） NF C32-070-2.2(C2) IEC60332-3-24/EN50266-2-4 |
阻燃（单根） NF C32-070-2.1(C1) IEC60332-1-2/EN50265-2-1 |
 |
|
|
 |
低毒 NF X70-100/NF F63 808 TM1-04/BS 6853 |
低腐蚀性 IEC60754-2/EN50267-2-2/3 NF C32-074/VDE 0472-813 |
低烟 IEC 61034-2 / EN 50268-2 NF C32-073/VDE 0472-816 |
无卤 IEC 60754-1/EN 50267-2-1 NF C32-074//VDE 0472-815 |
