EN 50264标准壁电力&控制缆
- FIREROL标准壁单芯屏蔽电缆1.8/3 kV或3.6/6 kV
EN 50264-2-1 (FRL-SW-3S-OS, FRL-SW-6S-OS)
应用
- 在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。
用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。
电缆结构 :
-
导体 符合HD383 (IEC 60228) 标准5 类的柔软镀锡退火铜丝 绝缘 符合EN 50264-1 (EI 101 至 EI 104) 标准的低烟无卤弹性化合物 总屏蔽 退火镀锡铜线 护套 符合EN 50264-1 (EM 101 至 EM 104) 标准的低烟无卤弹性化合物 -

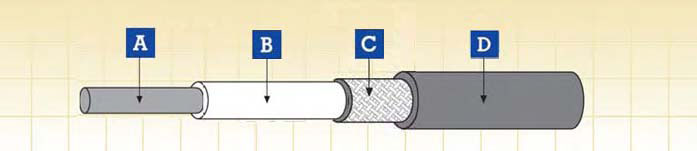

A. 导体 B. 绝缘 C. 屏蔽 D.护套
电气及机械性能 :
-
额定电压 1.8/3 kV or 3.6/6 kV 导体最高额定温度 90°C ( 固定安装) 允许最低环境温度 -25°C/-40°C( 固定安装) 弯曲半径 3 x OD (D<12mm); 4 x OD (D>12mm)
化学及环境特性
-
EN 60684-2 不含氟 EN 50305; EN 60811-2-1 耐矿物油，耐燃油及耐草酸，耐碱 EN 50305 耐臭氧
车载系统应用的防火性能
-
EN 50306-2 危险等级 HL1, HL2/HL3, HL4 DIN 5510-2 安全等级 1/2/3/4 BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II NF F 16-101 F0
基本防火性能 :
-
EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2) 单根绝缘电线( 电缆) 垂直火焰传播测试 EN 50266-2-4 + EN 50305; IEC 60332-3-24;
NF C 32-070 2.2 (C1); VDE 0472 Teil 804成束电线( 电缆) 火焰传播测试 EN 50268-2; IEC 61034-2; NF C 32-073 ;
NF C 20-902; NF F 16 101; VDE 0472 Teil 816烟密度测试 EN 50267-2-1; IEC 60754-1; NF C 32-074;
NF C 20-454; VDE 0472 Teil 815无卤测试 EN 50267-2-2/3; IEC 60754-2; NF C 32-074;
NF C 20-453; VDE 0472 Teil 813
气体腐蚀性测试 ( 酸度 & 传导性) EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853 毒性指数测试 NF F 63 808; BS6853; NF F 16 101 烟指数测试
FRL-SW-3S-OS 1.8/3 kV :
-
导体
截面积导体直径
(a)最小平均
绝缘厚度最小平均
护套厚度外径 最小屏蔽丝直径 重量 最大导体阻抗 最小绝缘阻抗 最小 最大 20℃ 20℃ 90℃ mm2 mm mm mm mm mm mm kg/km Ω/km MΩ x km MΩ x km 1.5 1.5 1.3 1.4 7.1 78.2 0.16 99 13.70 960 9.6 2.5 1.95 1.3 1.4 7.5 8.7 0.16 120 8.21 850 8.5 4.0 2.5 1.3 1.4 8.1 9.4 0.21 150 5.09 750 7.5 6.0 3.0 1.3 1.4 8.6 10.0 0.21 175 3.39 670 6.7 10 3.9 2.2 1.4 11.1 12.9 0.21 290 1.95 550 5.5 16 5.0 2.2 1.4 12.3 14.2 0.26 370 1.24 450 4.5 25 6.4 2.2 1.4 13.6 15.8 0.26 480 0.795 390 3.9 35 7.7 2.2 1.4 14.95 17.25 0.31 610 0.565 350 3.5 50 9.2 2.2 1.4 16.35 19.05 0.31 770 0.393 300 3.0 70 11.0 2.2 1.5 18.25 21.25 0.31 1010 0.277 260 2.6 95 12.5 2.4 1.6 10.35 23.05 0.31 1270 0.210 250 2.5 120 14.2 2.4 1.6 21.85 25.35 0.31 1530 0.164 220 2.2 150 15.8 2.4 1.7 23.45 27.35 0.31 1870 0.132 210 2.1 185 17.5 2.4 1.7 24.75 28.85 0.31 2190 0.1080 200 2.0 240 20.1 2.4 1.8 27.75 32.35 0.31 2830 0.0817 180 1.8 300 22.5 2.4 1.9 30.15 35.15 0.31 3375 0.0654 170 1.7 400 25.8 2.6 2.0 33.45 39.05 0.31 4400 0.0495 150 1.5
FRL-SW-6S-OS 3/6 kV :
-
导体
截面积导体直径
(a)最小平均
绝缘厚度最小平均
护套厚度外径 最小屏蔽丝直径 重量 最大导体阻抗 最小绝缘阻抗 最小 最大 20℃ 20℃ 90℃ mm2 mm mm mm mm mm mm kg/km Ω/km MΩ x km MΩ x km 2.5 1.95 3.0 1.4 10.9 12.7 0.16 200 8.21 1300 13 4.0 2.5 3.0 1.4 11.4 13.3 0.16 225 5.09 1150 11.5 6.0 3.0 3.0 1.4 12.0 13.9 0.21 280 3.39 1050 10.5 10 3.9 3.0 1.4 12.8 14.9 0.21 355 1.95 850 8.5 16 5.0 3.0 1.4 13.8 16.1 0.21 420 1.24 710 7.1 25 6.4 3.0 1.4 15.3 17.8 0.26 540 0.795 630 6.3 35 7.7 3.0 1.4 16.5 19.2 0.26 658 0.565 550 5.5 50 9.2 3.0 1.5 18.25 21.25 0.31 850 0.393 500 5.0 70 11.0 3.0 1.5 19.95 23.15 0.31 1080 0.277 430 4.3 95 12.5 3.0 1.6 21.55 25.05 0.31 1320 0.210 400 4.0 120 14.2 3.1 1.7 23.45 27.35 0.31 1600 0.164 360 3.6 150 15.8 3.1 1.7 24.95 28.15 0.31 1930 0.132 340 3.4 180 17.5 3.2 1.8 26.95 31.45 0.31 2290 0.108 330 3.3 240 20.1 3.4 1.9 29.95 34.95 0.31 2970 0.0817 300 3.0 300 22.5 3.4 1.9 32.25 37.65 0.31 3565 0.0654 250 2.5 400 25.8 3.4 2.0 35.55 41.45 0.31 4620 0.0495 230 2.3 - (a) = 仅供参考
耐冲击高柔软耐UV耐臭氧耐磨耐寒
耐焊接热耐酸&碱腐蚀IRM 903
耐燃料油IRM 902
耐矿物油阻燃（成束）
NF C32-070-2.2(C2)
IEC60332-3-24/EN50266-2-4阻燃（单根）
NF C32-070-2.1(C1)
IEC60332-1-2/EN50265-2-1
低毒
NF X70-100/NF F63 808
TM1-04/BS 6853低腐蚀性
IEC60754-2/EN50267-2-2/3
NF C32-074/VDE 0472-813低烟
IEC 61034-2 / EN 50268-2
NF C32-073/VDE 0472-816无卤
IEC 60754-1/EN 50267-2-1
NF C32-074//VDE 0472-815
