EN 50306 薄壁仪表及控制车载电缆
- FIREROL薄壁多芯外露标准壁护套电缆 300/500 V
EN 50306-4 (FRL-TW-05M-ESW)
应用
- 在铁路运输机车的内部或外部安装时用作信号和控制电缆，在这种环境下空间和重量是需要考虑的很重要因素。
用于有线电视吊带，开关和控制面板，驾驶台等。
电缆结构 :
-
导体 符合EN 50306-2 标准的镀锡退火铜丝 绝缘 低烟无卤(LSZH) 特殊化合物 外护套 低烟无卤(LSZH) 特殊化合物 (S2, EM101-EM104) -

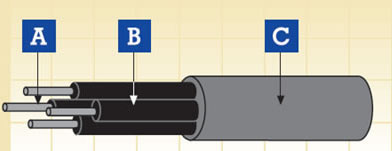

A. 导体 B. 绝缘 C. 护套
电气及机械性能 :
-
额定电压 300/500 V 导体最高额定温度 120°C /150°C ( 固定安装) 允许最低环境温度 -25/-40°C ( 固定安装) 弯曲半径 3 x OD (D<12mm); 4 x OD (D>12mm)
化学及环境特性 :
-
EN 60684-2 不含氟 EN 50305; EN 60811-2-1 耐矿物油，耐燃油及耐草酸，耐碱 EN 50305 耐臭氧
车载系统应用的防火性能 :
-
EN 50306-2 危险等级 HL1, HL2/HL3, HL4 DIN 5510-2 安全等级 1/2/3/4 BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II NF F 16-101 F0
基本防火性能 :
-
EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2) 单根绝缘电线( 电缆) 垂直火焰传播测试 EN 50266-2-4 + EN 50305; IEC 60332-3-24;
NF C 32-070 2.2 (C1); VDE 0472 Teil 804成束电线( 电缆) 火焰传播测试 EN 50268-2; IEC 61034-2; NF C 32-073 ;
NF C 20-902; NF F 16 101; VDE 0472 Teil 816烟密度测试 EN 50267-2-1; IEC 60754-1; NF C 32-074;
NF C 20-454; VDE 0472 Teil 815无卤测试 EN 50267-2-2/3; IEC 60754-2; NF C 32-074;
NF C 20-453; VDE 0472 Teil 813
气体腐蚀性测试 ( 酸度 & 传导性) EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853 毒性指数测试 NF F 63 808; BS6853; NF F 16 101 烟指数测试
FRL-TW-05M-ESW 300/500 V :
-
芯数 x 导体截面 最小平均护套厚度 外径 重量 最小 最大 n x mm2 mm mm mm kg/km 4 x 0.5 1.0 5.5 6.5 50 7 x 0.5 1.0 6.3 7.3 70 13 x 0.5 1.0 8.3 9.3 120 19 x 0.5 1.0 9.0 10.2 150 37 x 0.5 1.0 12.3 13.5 290 4 x 0.75 1.0 6.0 7.0 60 7 x 0.75 1.0 6.9 7.9 90 13 x 0.75 1.0 9.1 10.3 150 19 x 0.75 1.0 10.0 11.2 200 37 x 0.75 1.0 13.2 14.4 360 48 x 0.75 1.0 14.8 16.4 460 4 x 1.0 1.0 6.3 7.3 70 7 x 1.0 1.0 7.3 8.3 110 13 x 1.0 1.0 9.7 10.9 180 19 x 1.0 1.0 10.7 11.9 250 37 x 1.0 1.0 14.0 15.6 450 4 x 1.5 1.0 7.4 8.4 100 7 x 1.5 1.0 8.6 9.8 150 13 x 1.5 1.0 11.7 12.9 270 19 x 1.5 1.0 13.0 14.2 370 37 x 1.5 1.0 17.2 18.8 690 2 x 2.5 1.0 7.7 8.7 90 3 x 2.5 1.0 8.1 9.1 120 4 x 2.5 1.0 8.8 10.0 150
 |
 |
 |
|
 |
 |
耐电晕 |
高柔软 |
耐UV |
耐臭氧 |
耐磨 |
耐寒 |
|
 |
 |
|
 |
 |
耐焊接热 |
耐酸&碱腐蚀 |
IRM 903 耐燃料油 |
IRM 902 耐矿物油 |
阻燃（成束） NF C32-070-2.2(C2) IEC60332-3-24/EN50266-2-4 |
阻燃（单根） NF C32-070-2.1(C1) IEC60332-1-2/EN50265-2-1 |
 |
|
|
 |
低毒 NF X70-100/NF F63 808 TM1-04/BS 6853 |
低腐蚀性 IEC60754-2/EN50267-2-2/3 NF C32-074/VDE 0472-813 |
低烟 IEC 61034-2 / EN 50268-2 NF C32-073/VDE 0472-816 |
无卤 IEC 60754-1/EN 50267-2-1 NF C32-074//VDE 0472-815 |
