EN 50306薄壁仪表及控制车载电缆
- FIREROL薄壁单对屏蔽/总屏蔽外露标准壁护套电缆300/500V
- EN 50306-4 (FRL-TW-05MP-ESW-IOS)
应用
- 在铁路运输机车的内部或外部安装时用作信号和控制电缆，在这种环境下空间和重量是需要考虑的很重要因素。
用于有线电视吊带，开关和控制面板，驾驶台等。
电缆结构:
-
导体 符合EN 50306-2 标准的镀锡退火铜丝 绝缘 低烟无卤(LSZH) 特殊化合物 总屏蔽 镀锡退火铜丝 线对屏蔽 单对屏蔽和护套。单对屏蔽符合EN 50306-3 标准，护套(S1, S2) 符合EN 50306-3 标准 线对编码 符合EN 50306-4 线对标识 外护套 符合EN50264-1 规定的低烟无卤(LSZH) 特殊化合物 (S2, EM 101 - EM 104) -

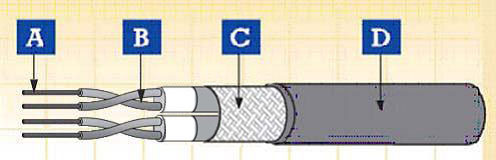

A. 导体 B.绝缘 C. 屏蔽 D.护套
电气及机械性能:
-
额定电压 300/500 V 导体最高额定温度 90°C /105°C ( 固定安装) 允许最低环境温度 -25/-40°C( 固定安装) 弯曲半径 10 x OD
化学及环境特性 :
-
EN 60684-2 不含氟 EN 50305; EN 60811-2-1 耐矿物油，耐燃油及耐草酸，耐碱 EN 50305 耐臭氧
Fire Performance for rolling stock application :
-
EN 50306-2 危险等级 HL1, HL2/HL3, HL4 DIN 5510-2 安全等级 1/2/3/4 BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II NF F 16-101 F0
基本防火性能 :
-
EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2) 单根绝缘电线( 电缆) 垂直火焰传播测试 EN 50266-2-4 + EN 50305; IEC 60332-3-24;
NF C 32-070 2.2 (C1); VDE 0472 Teil 804成束电线( 电缆) 火焰传播测试 EN 50268-2; IEC 61034-2; NF C 32-073 ;
NF C 20-902; NF F 16 101; VDE 0472 Teil 816烟密度测试 EN 50267-2-1; IEC 60754-1; NF C 32-074;
NF C 20-454; VDE 0472 Teil 815无卤测试 EN 50267-2-2/3; IEC 60754-2; NF C 32-074;
NF C 20-453; VDE 0472 Teil 813
气体腐蚀性测试 ( 酸度 & 传导性) EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853 毒性指数测试 NF F 63 808; BS6853; NF F 16 101 烟指数测试
FRL-TW-05MP-SW-IOS 300/500 V :
-
芯数 x 导体截面 最小平均护套厚度 外径 重量 最小 最大 n x mm2 mm mm mm kg/km 2 x 2 x 0.5 1.0 10.1 11.3 100 3 x 2 x 0.5 1.0 10.8 12.0 150 4 x 2 x 0.5 1.0 11.8 13.0 180 7 x 2 x 0.5 1.0 13.9 15.5 270 2 x 2 x 0.75 1.0 10.9 12.1 120 3 x 2 x 0.75 1.0 11.6 12.8 170 4 x 2 x 0.75 1.0 12.8 14.0 220 7 x 2 x 0.75 1.0 15.1 16.7 330 2 x 2 x 1.0 1.0 11.3 12.5 130 3 x 2 x 1.0 1.0 12.0 13.2 190 4 x 2 x 1.0 1.0 13.2 14.4 235 7 x 2 x 1.0 1.0 15.7 17.3 370 2 x 2 x 1.5 1.0 13.3 14.5 180 3 x 2 x 1.5 1.0 14.0 15.6 260 4 x 2 x 1.5 1.0 15.5 17.1 340 7 x 2 x 1.5 1.0 18.7 20.3 540
 |
 |
 |
|
 |
 |
耐电晕 |
高柔软 |
耐UV |
耐臭氧 |
耐磨 |
耐寒 |
|
 |
 |
|
 |
 |
耐焊接热 |
耐酸&碱腐蚀 |
IRM 903 耐燃料油 |
IRM 902 耐矿物油 |
阻燃（成束） NF C32-070-2.2(C2) IEC60332-3-24/EN50266-2-4 |
阻燃（单根） NF C32-070-2.1(C1) IEC60332-1-2/EN50265-2-1 |
 |
|
|
 |
低毒 NF X70-100/NF F63 808 TM1-04/BS 6853 |
低腐蚀性 IEC60754-2/EN50267-2-2/3 NF C32-074/VDE 0472-813 |
低烟 IEC 61034-2 / EN 50268-2 NF C32-073/VDE 0472-816 |
无卤 IEC 60754-1/EN 50267-2-1 NF C32-074//VDE 0472-815 |
