EN 50306薄壁仪表及控制车载电缆

• FIREROL薄壁单芯屏蔽电缆300/500 V
  EN 50306-3 (FRL-TW-05S-OS)

应用

• 在铁路运输机车的内部或外部安装时用作信号和控制电缆，在这种环境下空间和重量是需要考虑的很重要因素。
  用于有线电视吊带，开关和控制面板，驾驶台等。

电缆结构 :

• 导体	符合EN 50306-2 标准的镀锡退火铜丝
  绝缘	低烟无卤(LSZH) 特殊化合物
  总屏蔽	镀锡退火铜丝
  外护套	低烟无卤(LSZH) 特殊化合物 (S1 & S2)

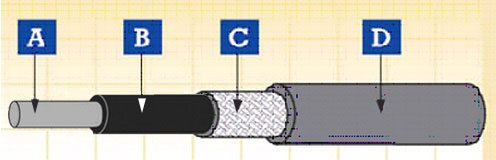

• A. 导体             B. 绝缘             C. 屏蔽             D. 护套

电气及机械性能 :

• 额定电压	300/500 V
  导体最高额定温度	120°C /150°C( 固定安装)
  允许最低环境温度	-25/-40°C( 固定安装)
  弯曲半径	10 x OD

化学及环境特性 :

• EN 60684-2	不含氟
  EN 50305; EN 60811-2-1	耐矿物油，耐燃油及耐草酸，耐碱
  EN 50305	耐臭氧

车载系统应用的防火性能:

• EN 50306-2	危险等级 HL1, HL2/HL3, HL4
  DIN 5510-2	安全等级 1/2/3/4
  BS 6853	室内应用 1a, 1b, II; 室外应用 1a, 1b, II
  NF F 16-101	F0

基本防火性能 :

• EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2)	单根绝缘电线( 电缆) 垂直火焰传播测试
  EN 50266-2-4 + EN 50305; IEC 60332-3-24; NF C 32-070 2.2 (C1); VDE 0472 Teil 804	成束电线( 电缆) 火焰传播测试
  EN 50268-2; IEC 61034-2; NF C 32-073 ; NF C 20-902; NF F 16 101; VDE 0472 Teil 816	烟密度测试
  EN 50267-2-1; IEC 60754-1; NF C 32-074; NF C 20-454; VDE 0472 Teil 815	无卤测试
  EN 50267-2-2/3; IEC 60754-2; NF C 32-074; NF C 20-453; VDE 0472 Teil 813	气体腐蚀性测试 ( 酸度 & 传导性)
  EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853	毒性指数测试
  NF F 63 808; BS6853; NF F 16 101	烟指数测试

FRL-TW-05S-OS 300/500 V :

• 芯数 x 导体截面	最小平均护套厚度	外径		重量
  		最小	最大
  n x mm2	mm	mm	mm	kg/km
  1 x 0.5	0.20	2.3	2.8	10
  1 x 0.75	0.20	2.5	3.0	20
  1 x 1	0.20	2.7	3.2	25
  1 x 1.5	0.20	3.1	3.6	30
  1 x 2.5	0.20	3.6	4.4	40

耐电晕	高柔软	耐UV	耐臭氧	耐磨	耐寒

耐焊接热	耐酸&碱腐蚀	IRM 903 耐燃料油	IRM 902 耐矿物油	阻燃（成束） NF C32-070-2.2(C2) IEC60332-3-24/EN50266-2-4	阻燃（单根） NF C32-070-2.1(C1) IEC60332-1-2/EN50265-2-1

低毒 NF X70-100/NF F63 808 TM1-04/BS 6853	低腐蚀性 IEC60754-2/EN50267-2-2/3 NF C32-074/VDE 0472-813	低烟 IEC 61034-2 / EN 50268-2 NF C32-073/VDE 0472-816	无卤 IEC 60754-1/EN 50267-2-1 NF C32-074//VDE 0472-815
