EN 50306薄壁仪表及控制车载电缆
- FIREROL薄壁单芯无护套电缆300/500 V
EN 50306-2 (FRL-TW-05SU)
应用
- 在铁路运输机车的内部或外部安装时用作信号和控制电缆，在这种环境下空间和重量是需要考虑的很重要因素。
用于有线电视吊带，开关和控制面板，驾驶台等。
电缆结构 :
-
导体 符合EN 50306-2 标准的镀锡退火铜丝 绝缘 低烟无卤(LSZH) 特殊化合物 -

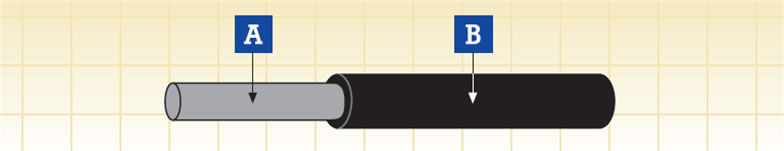

A. 导体 B. 绝缘
电气及机械性能 :
-
额定电压 300/500 V 导体最高额定温度 120°C /150°C ( 固定安装) 允许最低环境温度 -25/-40°C( 固定安装) 弯曲半径 3 x OD
化学及环境特性 :
-
EN 60684-2 不含氟 EN 50305; EN 60811-2-1 耐矿物油，耐燃油及耐草酸，耐碱 EN 50305 耐臭氧
车载系统应用的防火性能 :
-
EN 50306-2 危险等级 HL1, HL2/HL3, HL4 DIN 5510-2 安全等级 1/2/3/4 BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II NF F 16-101 F0
基本防火性能 :
-
EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2) 单根绝缘电线( 电缆) 垂直火焰传播测试 EN 50266-2-4 + EN 50305; IEC 60332-3-24;
NF C 32-070 2.2 (C1); VDE 0472 Teil 804成束电线( 电缆) 火焰传播测试 EN 50268-2; IEC 61034-2; NF C 32-073 ;
NF C 20-902; NF F 16 101; VDE 0472 Teil 816烟密度测试 EN 50267-2-1; IEC 60754-1; NF C 32-074;
NF C 20-454; VDE 0472 Teil 815无卤测试 EN 50267-2-2/3; IEC 60754-2; NF C 32-074;
NF C 20-453; VDE 0472 Teil 813
气体腐蚀性测试 ( 酸度 & 传导性) EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853 毒性指数测试 NF F 63 808; BS6853; NF F 16 101 烟指数测试
FRL-TW-05SU 300/500 V :
-
导体截面积 股数 X 线芯直径 线芯直径 最小平均绝
缘厚度线缆外径 重量 最大导体阻抗 min max 最小 最大 20℃ mm2 n X mm mm mm mm mm mm kg/km Ω/km 0.5 19 x 0.18 0.80 0.95 0.18 1.15 1.45 7 40.1 0.75 37 x 0.16(a) 1.00 1.15 0.18 1.35 1.65 8 26.7 1.0 37 x 0.18(a) 1.10 1.30 0.18 1.45 1.80 10 20.0 1.5 37 x 0.23(a) 1.45 1.65 0.22 1.95 2.30 20 13.7 2.5 37 x 0.30(a) 1.85 2.15 0.28 2.50 2.85 25 8.21 - (a) = 也可提供19 股线芯，同样可满足详细规格说明书中的性能要求
 |
 |
 |
|
 |
 |
耐冲击 |
高柔软 |
耐UV |
耐臭氧 |
耐磨 |
耐寒 |
|
 |
 |
|
 |
 |
耐焊接热 |
耐酸&碱腐蚀 |
IRM 903 耐燃料油 |
IRM 902 耐矿物油 |
阻燃（成束） NF C32-070-2.2(C2) IEC60332-3-24/EN50266-2-4 |
阻燃（单根） NF C32-070-2.1(C1) IEC60332-1-2/EN50265-2-1 |
 |
|
|
 |
低毒 NF X70-100/NF F63 808 TM1-04/BS 6853 |
低腐蚀性 IEC60754-2/EN50267-2-2/3 NF C32-074/VDE 0472-813 |
低烟 IEC 61034-2 / EN 50268-2 NF C32-073/VDE 0472-816 |
无卤 IEC 60754-1/EN 50267-2-1 NF C32-074//VDE 0472-815 |
