中国标准车载电缆
- 低烟无卤阻燃单芯电缆
WDZ-DCEVM-100, WDZ-DCEVM-125 1.8/3kV
应用 :
- -在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。 用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。
电缆结构 :
- 导体：镀锡铜丝
绝缘 ：低烟无卤阻燃复合物
分离层（如果需要）
护套：低烟无卤阻燃复合物-

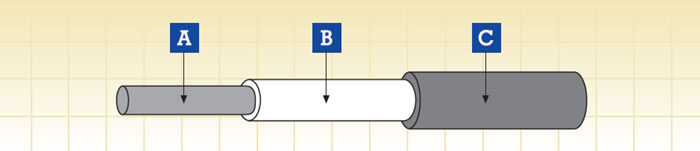

A. 导体 B. 绝缘 C. 护套
电气及机械性能 :
-
-
标称电压 1.8/3kV 长期工作温度 100°C (WDZ-DCEVM-100); 125°C (WDZ-DCEVM-125) 最低安装温度 -40°C 最小弯曲半径 2 x OD (OD≤10mm);
4 x OD (10mm≤OD≤20mm);
6 x OD (OD≥20mm)
基本防火性能 :
-
阻燃 GB/T18380.1-2001; GB/T18380.3-2001 C 低腐蚀性（酸性&传导性） GB/T17650.1-1998; GB/T17650.2-1998 无卤 GB/T17650.1-1998; GB/T17650.2-1998 低烟 GB/T17651.1-1998; GB/T17651.2-1998
WDZ-DCEVM-100, WDZ-DCEVM-125 1.8/3kV :
-
标称导体截面积
导体结构
标称绝缘厚度
标称护套厚度
最大外径
最大导体电阻20°C
mm² No/mm mm mm mm Ω/km 2.5 77/0.20 0.9 0.9 6.5 8.21 4 77/0.26 0.9 0.9 7.2 5.09 6 84/0.30 0.9 0.9 7.9 3.39 10 84/0.40 1.0 0.9 9.2 1.95 16 126/0.40 1.0 1.0 11.0 1.24 25 196/0.40 1.2 1.1 13.2 0.795 35 276/0.40 1.2 1.1 14.5 0.565 50 396/0.40 1.2 1.1 16.2 0.393 70 380/0.49 1.4 1.4 19.0 0.277 95 513/0.49 1.6 1.6 22.0 0.210 120 630/0.49 1.6 1.6 24.0 0.164 150 777/0.49 1.8 1.7 26.0 0.132 185 976/0.49 1.8 1.7 28.5 0.108 240 1281/0.49 1.8 1.7 30.9 0.0817 300 1586/0.49 1.8 1.7 33.5 0.0654
 |
 |
 |
|
 |
 |
耐冲击 |
高柔软 |
耐UV |
耐臭氧 |
耐磨 |
耐寒 |
|
 |
 |
|
 |
 |
耐焊接热 |
耐酸&碱腐蚀 |
IRM 903 耐燃料油 |
IRM 902 耐矿物油 |
阻燃（成束） NF C32-070-2.2(C2) IEC60332-3-24/EN50266-2-4 |
阻燃（单根） NF C32-070-2.1(C1) IEC60332-1-2/EN50265-2-1 |
 |
|
|
 |
低毒 NF X70-100/NF F63 808 TM1-04/BS 6853 |
低腐蚀性 IEC60754-2/EN50267-2-2/3 NF C32-074/VDE 0472-813 |
低烟 IEC 61034-2 / EN 50268-2 NF C32-073/VDE 0472-816 |
无卤 IEC 60754-1/EN 50267-2-1 NF C32-074//VDE 0472-815 |
