中国标准车载电缆
- 低烟无卤阻燃多芯电缆
WDZ-DCK-100, WDZ-DCK-125 250V, 750V
应用 :
- 在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。 用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。
电缆结构 :
- 导体：镀锡铜丝
绝缘 ：低烟无卤阻燃复合物
分离层（如果需要）
填充物
护套：低烟无卤阻燃复合物-

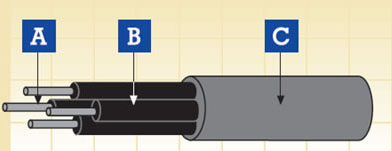

A. 导体 B. 绝缘 C. 护套
电气及机械性能 :
-
-
标称电压 250V, 750V 长期工作温度 100°C (WDZ-DCK-100);
125°C (WDZ-DCK-125)最低安装温度 -40°C 最小弯曲半径 2 x OD (OD≤10mm);
4 x OD (10mm≤OD≤20mm);
6 x OD (OD≥20mm)
基本防火性能 :
-
阻燃 GB/T18380.1-2001; GB/T18380.3-2001 C 低腐蚀性（酸性&传导性） GB/T17650.1-1998; GB/T17650.2-1998 无卤 GB/T17650.1-1998; GB/T17650.2-1998 低烟 GB/T17651.1-1998; GB/T17651.2-1998
WDZ-DCK-100, WDZ-DCK-125 250V :
-
芯数/导体截面积 导体结构 外径 重量 20°C导体最大电阻 mm² No/mm mm kg/km Ω/km 2×0.5 16/0.20 6.6 62 40.1 3×0.5 16/0.20 7.3 70 40.1 5×0.5 16/0.20 8.4 96 40.1 7×0.5 16/0.20 9.0 116 40.1 11×0.5 16/0.20 11.2 167 40.1 16×0.5 16/0.20 12.2 215 40.1 19×0.5 16/0.20 13.2 256 40.1 20×0.5 16/0.20 13.8 272 40.1 24×0.5 16/0.20 15.1 313 40.1 33×0.5 16/0.20 16.5 398 40.1 37×0.5 16/0.20 17.0 436 40.1 43×0.5 16/0.20 19.4 487 40.1 48×0.5 16/0.20 19.7 564 40.1 2×0.75 24/0.20 7.1 71 26.7 3×0.75 24/0.20 7.9 83 26.7 5×0.75 24/0.20 9.0 113 26.7 7×0.75 24/0.20 9.7 141 26.7 11×0.75 24/0.20 12.2 206 26.7 16×0.75 24/0.20 13.8 282 26.7 19×0.75 24/0.20 14.4 320 26.7 20×0.75 24/0.20 15.0 342 26.7 24×0.75 24/0.20 16.6 394 26.7 33×0.75 24/0.20 18.1 507 26.7 37×0.75 24/0.20 19.1 574 26.7 43×0.75 24/0.20 21.3 661 26.7 48×0.75 24/0.20 21.6 720 26.7 2×1.0 32/0.20 7.5 80 20.0 3×1.0 32/0.20 8.2 94 20.0 5×1.0 32/0.20 9.5 133 20.0 7×1.0 32/0.20 10.2 164 20.0 11×1.0 32/0.20 13.3 256 20.0 16×1.0 32/0.20 14.6 333 20.0 19×1.0 32/0.20 15.3 381 20.0 20×1.0 32/0.20 16.0 405 20.0 24×1.0 32/0.20 17.6 470 20.0 33×1.0 32/0.20 19.7 629 20.0 37×1.0 32/0.20 20.4 690 20.0 43×1.0 32/0.20 22.7 795 20.0 48×1.0 32/0.20 23.1 868 20.0 2×1.5 48/0.20 8.1 97 13.7 3×1.5 48/0.20 8.9 115 13.7 5×1.5 48/0.20 10.3 167 13.7 7×1.5 48/0.20 11.1 210 13.7 11×1.5 48/0.20 14.5 328 13.7 16×1.5 48/0.20 16.0 436 13.7 19×1.5 48/0.20 16.8 499 13.7 20×1.5 48/0.20 17.5 531 13.7 24×1.5 48/0.20 19.8 638 13.7 33×1.5 48/0.20 21.6 831 13.7 37×1.5 48/0.20 22.4 913 13.7 43×1.5 48/0.20 25.4 1081 13.7 48×1.5 48/0.20 25.8 1182 13.7 2×2.5 77/0.20 9.0 126 8.21 3×2.5 77/0.20 9.9 159 8.21 5×2.5 77/0.20 11.6 228 8.21 7×2.5 77/0.20 12.5 291 8.21 11×2.5 77/0.20 16.5 457 8.21 16×2.5 77/0.20 18.2 616 8.21 19×2.5 77/0.20 19.5 709 8.21 20×2.5 77/0.20 20.4 775 8.21 24×2.5 77/0.20 22.6 905 8.21 33×2.5 77/0.20 25.2 1217 8.21 37×2.5 77/0.20 26.1 1342 8.21 43×2.5 77/0.20 29.2 1551 8.21 48×2.5 77/0.20 29.7 1702 8.21 2×4.0 77/0.26 10.6 179 5.09 3×4.0 77/0.26 11.6 233 5.09 5×4.0 77/0.26 14.1 356 5.09 7×4.0 77/0.26 15.3 459 5.09 11×4.0 77/0.26 20.2 721 5.09 16×4.0 77/0.26 22.3 979 5.09 19×4.0 77/0.26 23.5 1132 5.09 20×4.0 77/0.26 25.1 1231 5.09 24×4.0 77/0.26 27.8 1441 5.09 33×4.0 77/0.26 30.5 1910 5.09 37×4.0 77/0.26 31.7 2111 5.09 43×4.0 77/0.26 36.6 2536 5.09 48×4.0 77/0.26 37.2 2786 5.09 -
WDZ-DCK-100, WDZ-DCK-125 750V :
芯数/导体截面积 导体结构 外径 重量 20°C导体最大电阻 mm² No/mm mm kg/km Ω/km 2×0.5 16/0.20 7.8 78 40.1 3×0.5 16/0.20 8.6 89 40.1 5×0.5 16/0.20 10.0 124 40.1 7×0.5 16/0.20 10.8 151 40.1 11×0.5 16/0.20 14.1 239 40.1 16×0.5 16/0.20 15.4 302 40.1 19×0.5 16/0.20 16.2 340 40.1 20×0.5 16/0.20 17.0 364 40.1 24×0.5 16/0.20 19.1 437 40.1 33×0.5 16/0.20 20.9 557 40.1 37×0.5 16/0.20 21.6 607 40.1 43×0.5 16/0.20 24.6 723 40.1 48×0.5 16/0.20 24.9 783 40.1 2×0.75 24/0.20 8.3 89 26.7 3×0.75 24/0.20 9.1 103 26.7 5×0.75 24/0.20 10.7 145 26.7 7×0.75 24/0.20 11.5 178 26.7 11×0.75 24/0.20 15.1 280 26.7 16×0.75 24/0.20 16.6 362 26.7 19×0.75 24/0.20 17.4 410 26.7 20×0.75 24/0.20 18.6 457 26.7 24×0.75 24/0.20 20.6 526 26.7 33×0.75 24/0.20 22.5 674 26.7 37×0.75 24/0.20 23.3 740 26.7 43×0.75 24/0.20 26.5 878 26.7 48×0.75 24/0.20 26.9 955 26.7 2×1.0 32/0.20 8.7 98 20.0 3×1.0 32/0.20 9.5 115 20.0 5×1.0 32/0.20 11.1 163 20.0 7×1.0 32/0.20 12.0 203 20.0 11×1.0 32/0.20 15.8 319 20.0 16×1.0 32/0.20 17.4 415 20.0 19×1.0 32/0.20 18.7 494 20.0 20×1.0 32/0.20 19.6 527 20.0 24×1.0 32/0.20 21.6 609 20.0 33×1.0 32/0.20 24.1 812 20.0 37×1.0 32/0.20 25.0 889 20.0 43×1.0 32/0.20 27.9 1024 20.0 48×1.0 32/0.20 28.4 1116 20.0 2×1.5 48/0.20 9.3 116 13.7 3×1.5 48/0.20 10.2 143 13.7 5×1.5 48/0.20 11.9 200 13.7 7×1.5 48/0.20 13.3 265 13.7 11×1.5 48/0.20 17.0 396 13.7 16×1.5 48/0.20 19.2 544 13.7 19×1.5 48/0.20 20.2 623 13.7 20×1.5 48/0.20 21.1 644 13.7 24×1.5 48/0.20 23.4 769 13.7 33×1.5 48/0.20 26.0 1030 13.7 37×1.5 48/0.20 27.0 1131 13.7 43×1.5 48/0.20 30.2 1305 13.7 48×1.5 48/0.20 30.7 1427 13.7 2×2.5 77/0.20 10.2 147 8.21 3×2.5 77/0.20 11.2 186 8.21 5×2.5 77/0.20 13.6 278 8.21 7×2.5 77/0.20 14.7 352 8.21 11×2.5 77/0.20 19.4 552 8.21 16×2.5 77/0.20 21.4 736 8.21 19×2.5 77/0.20 22.5 847 8.21 20×2.5 77/0.20 24.0 928 8.21 24×2.5 77/0.20 26.6 1080 8.21 33×2.5 77/0.20 29.2 1417 8.21 37×2.5 77/0.20 30.3 1561 8.21 43×2.5 77/0.20 35.0 1891 8.21 48×2.5 77/0.20 35.6 2069 8.21 2×4.0 77/0.26 11.4 193 5.09 3×4.0 77/0.26 12.5 251 5.09 5×4.0 77/0.26 15.2 384 5.09 7×4.0 77/0.26 16.5 496 5.09 11×4.0 77/0.26 21.9 784 5.09 16×4.0 77/0.26 24.6 1083 5.09 19×4.0 77/0.26 25.9 1250 5.09 20×4.0 77/0.26 27.2 1329 5.09 24×4.0 77/0.26 30.2 1557 5.09 33×4.0 77/0.26 33.2 2063 5.09 37×4.0 77/0.26 35.5 2370 5.09 43×4.0 77/0.26 39.8 2741 5.09 48×4.0 77/0.26 40.5 3011 5.09 2×10 332/0.20 18.4 430 1.95
 |
 |
 |
|
 |
 |
耐电晕 |
高柔软 |
耐UV |
耐臭氧 |
耐磨 |
耐寒 |
|
 |
 |
|
 |
 |
耐焊接热 |
耐酸&碱腐蚀 |
IRM 903 耐燃料油 |
IRM 902 耐矿物油 |
阻燃（成束） NF C32-070-2.2(C2) IEC60332-3-24/EN50266-2-4 |
阻燃（单根） NF C32-070-2.1(C1) IEC60332-1-2/EN50265-2-1 |
 |
|
|
 |
低毒 NF X70-100/NF F63 808 TM1-04/BS 6853 |
低腐蚀性 IEC60754-2/EN50267-2-2/3 NF C32-074/VDE 0472-813 |
低烟 IEC 61034-2 / EN 50268-2 NF C32-073/VDE 0472-816 |
无卤 IEC 60754-1/EN 50267-2-1 NF C32-074//VDE 0472-815 |
