中国标准车载电缆
-
低烟无卤阻燃薄壁单芯电缆
WDZ-DCYJB-125, WDZ-DCYJB/2-125, WDZ-DCYJB/3-125
WDZ-DCYJB-150, WDZ-DCYJB/2-150, WDZ-DCYJB/3-150 750V
应用 :
- 在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。 用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。
电缆结构 :
-
导体 镀锡铜丝 分离层（如果需要） 绝缘 交联聚烯烃复合物 -

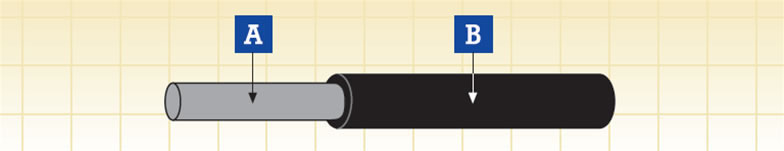

A. 导体 B. 绝缘
电气及机械性能 :
-
-
标称电压 750V 长期工作温度 125°C (WDZ-DCYJB-125, WDZ-DCYJB/2-125, WDZ-DCYJB/3-125);
150°C (WDZ-DCYJB-150, WDZ-DCYJB/2-150, WDZ-DCYJB/3-150)最低安装温度 -60°C 最小弯曲半径 6 x OD
基本防火性能:
-
阻燃 GB/T18380.1-2001; IEC 60332-3-25 D 低腐蚀性（酸性&传导性） GB/T17650.1-1998; GB/T17650.2-1998 无卤 GB/T17650.1-1998; GB/T17650.2-1998 低烟 GB/T17651.1-1998; GB/T17651.2-1998
WDZ-DCYJB-125, WDZ-DCYJB/2-125, WDZ-DCYJB/3-125
WDZ-DCYJB-150, WDZ-DCYJB/2-150, WDZ-DCYJB/3-150 750V :
-
芯数/导体截面积 导体结构 外径 重量 20°C导体最大电阻 mm² No/mm mm mm Ω/km 0.5 19/0.18 0.3 1.5 40.1 0.75 19/0.23 0.3 1.75 26.7 1.0 19/0.26 0.3 1.85 20.0 1.2 19/0.28 0.3 2.00 17.6 1.5 19/0.32 0.3 2.15 13.7 2.0 19/0.37 0.3 2.45 10.0 2.5 19/0.41 0.3 2.65 8.21 4 19/0.52 0.3 3.20 5.0 6 19/0.64 0.3 3.85 3.4
WDZ-DCYJB, WDZ-DCYJB/2, WDZ-DCYJB/3 类型:
 |
 |
 |
|
 |
 |
耐冲击 |
高柔软 |
耐UV |
耐臭氧 |
耐磨 |
耐寒 |
|
 |
 |
 |
 |
|
耐焊接热 |
耐酸&碱腐蚀 |
阻燃（成束） NF C32-070-2.2(C2) IEC60332-3-24/EN50266-2-4 |
阻燃（单根） NF C32-070-2.1(C1) IEC60332-1-2/EN50265-2-1 |
低毒 NF X70-100/NF F63 808 TM1-04/BS 6853 |
低腐蚀性 IEC60754-2/EN50267-2-2/3 NF C32-074/VDE 0472-813 |
|
 |
低烟 IEC 61034-2 / EN 50268-2 NF C32-073/VDE 0472-816 |
无卤 IEC 60754-1/EN 50267-2-1 NF C32-074//VDE 0472-815 |
WDZ-DCYJB/2 类型:
 |
IRM 902
耐矿物油 |
For WDZ-DCYJB/3 type:
|
|
IRM 903 耐燃料油t |
IRM 902
耐矿物油 |
