数据总线车载电缆

• WTB(绞线式列车总线)/MVB(多功能车辆总线)电缆
  FRL-WTB/MVB-02Y(ST+C)H-1P20A

应用 :

• 该电缆安装在机车车辆内连接固定部分用于传输数字信号。该机车内通讯系统使用基于总线系统的电缆，符合用于控制，检 测仪表，诊断的TCN 标准( 列车通信网络标准)。该总线系统由铁路巴士WTB( 绞线式列车总线) 和公路巴士MVB( 多功能车辆总线) 组成，通过冗余网关连接。

电缆结构 :

• 导体	IEC 60228 标准5 类多股镀锡铜导体
  绝缘	发泡/ 泡皮聚乙烯
  成缆单元	对绞线
  绕包	塑料带
  EMC 屏蔽1	多元酯复合铝箔
  EMC 屏蔽2	镀锡铜编织屏蔽
  外护套	交联防油低烟无卤

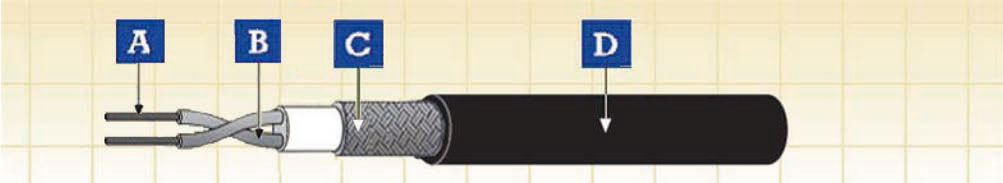

• A. 导体             B. 绝缘             C. 屏蔽             D. 护套

电气及机械性能 :

• 额定电压	300V
  导体最高额定温度	100°C
  允许最低环境温度	-40°C
  弯曲半径	12 x OD

化学及环境特性 :

• EN 60684-2	不含氟
  EN 50305; EN 60811-2-1	耐矿物油，耐燃油及耐草酸，耐碱
  EN 50305	耐臭氧

车载系统应用的防火性能 :

• EN 50306-2	危险等级 HL1, HL2/HL3, HL4
  DIN 5510-2	安全等级 1/2/3/4
  BS 6853	室内应用 1a, 1b, II; 室外应用 1a, 1b, II
  NF F 16-101	F0

基本防火性能 :

• EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2)	单根绝缘电线( 电缆) 垂直火焰传播测试
  EN 50266-2-4 + EN 50305; IEC 60332-3-24; NF C 32-070 2.2 (C1); VDE 0472 Teil 804	成束电线( 电缆) 火焰传播测试
  EN 50268-2; IEC 61034-2; NF C 32-073 ; NF C 20-902; NF F 16 101; VDE 0472 Teil 816	烟密度测试
  EN 50267-2-1; IEC 60754-1; NF C 32-074; NF C 20-454; VDE 0472 Teil 815	无卤测试
  EN 50267-2-2/3; IEC 60754-2; NF C 32-074; NF C 20-453; VDE 0472 Teil 813	气体腐蚀性测试 ( 酸度 & 传导性)
  EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853	毒性指数测试
  NF F 63 808; BS6853; NF F 16 101	烟指数测试

FRL-WTB/MVB-02Y(ST+C)H-1P20A :

• 标称截面积		每股导体数 /导体直径	标称护套厚度	标称外径	标称重量	最大导体电阻	阻抗	最大衰减
  						20°C	@0.75-3MHz	@1MHz	@2MHz
  mm2	AWG	No/mm	mm	mm	kg/km	Ω/km	Ω	dB/km	dB/km
  0.62	20	19/0.2	1.2	8.3	80	33.1	120+/-12	10	15



耐电晕	高柔软	耐UV	耐臭氧	耐磨	耐寒



耐焊接热	耐酸&碱腐蚀	IRM 903 耐燃料油	IRM 902 耐矿物油	阻燃（成束） NF C32-070-2.2(C2) IEC60332-3-24/EN50266-2-4	阻燃（单根） NF C32-070-2.1(C1) IEC60332-1-2/EN50265-2-1



低毒 NF X70-100/NF F63 808 TM1-04/BS 6853	低腐蚀性 IEC60754-2/EN50267-2-2/3 NF C32-074/VDE 0472-813	低烟 IEC 61034-2 / EN 50268-2 NF C32-073/VDE 0472-816	无卤 IEC 60754-1/EN 50267-2-1 NF C32-074//VDE 0472-815
